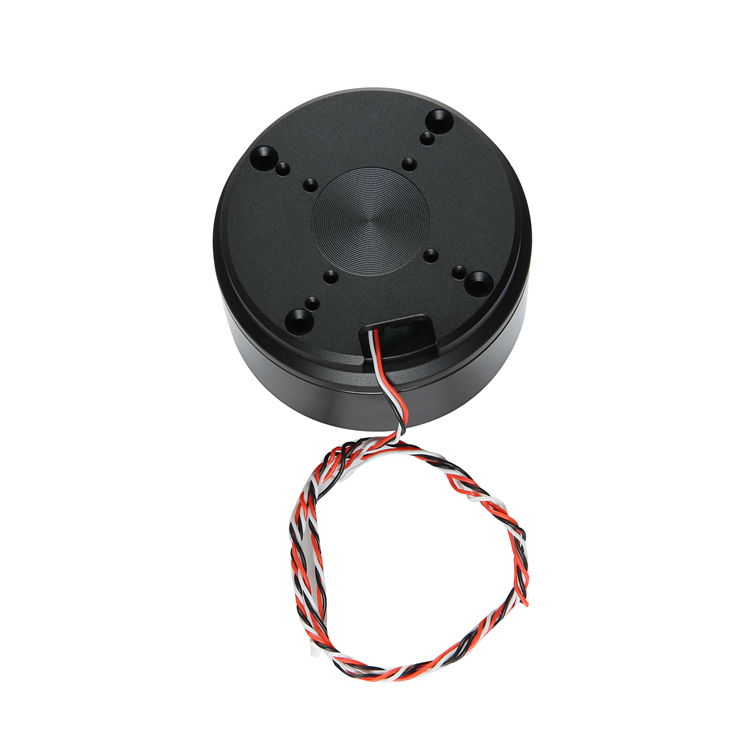

6020 Gimbal-Bürstenloser Motor

Beschreibung

Der bürstenlose Motor 6020 Gimbal ist ein leichter bürstenloser Gleichstrommotor (BLDC), der speziell für Szenarien entwickelt wurde, die eine hochpräzise Steuerung bei mittleren und niedrigen Lasten erfordern. Seine kompakte Gehäusestruktur, die optimierte Energieeffizienz und das stabile Kodierungs-Feedbacksystem machen ihn zur idealen Wahl für Bereiche wie leichte Drohnen-Kardanringe, tragbare Kamerastabilisatoren und Gelenke kleiner Roboter. Der bürstenlose Motor 6020 Gimbal gewährleistet Leistung und reduziert gleichzeitig Gewicht und Stromverbrauch. So erfüllt er die hohen Anforderungen mobiler Geräte und Szenarien mit begrenztem Platzangebot.

Leistungsparameter

Product Model: XTG6020

Gewicht: 374.5 Gramm

Statorabmessungen (Durchmesser x Länge): 60 x 20 mm

Konfiguration: 24N28P (24 Polpaare, 28 Schlitze) mit einem optimierten elektromagnetischen Design, das die dynamische Reaktion und Effizienz des Motors verbessert.

Anzahl der Züge: 90T

Spannungsbereich: 12 ~ 24V

Drehmoment: Bei einer Spannung von 14.8 V kann das maximale Drehmoment 1.6 Nm erreichen und erfüllt damit die Anforderungen der meisten Anwendungen.

Widerstand: 16.5Ω

Leerlaufstrom: 95 mA

Maximaler Blockierstrom: 2.9A

Stator-Montagelöcher: Φ53.5 mm, ausgestattet mit 6 M3-Gewindelöchern für eine einfache, feste Installation.

Rotor-Befestigungslöcher: Zur Anpassung an unterschiedliche Installationsanforderungen stehen zwei Spezifikationen zur Verfügung (Φ30 mm 4 x M4 und Φ44 mm 4 x M4).

Maximale Tragfähigkeit: Es kann ein Gimbal oder eine Kamera mit einem Gewicht von bis zu 6,000 Gramm tragen und erfüllt damit die Anforderungen professioneller Anwendungen.

Encoder: Der AS5048A-Encoder wird verwendet, um eine hochpräzise Positionsrückmeldung für eine präzise Steuerung bereitzustellen.

Schleifringe: 12.5 mm/22 mm, wodurch die Zuverlässigkeit elektrischer Verbindungen verbessert wird und geeignet für Hochgeschwindigkeits-Rotationsanwendungen.

Strukturmerkmale

Kompaktes Design: Die Kombination aus geringer Größe und effizienter Wärmeableitungsstruktur stellt sicher, dass der Motor auch bei hochintensivem Betrieb stabil und zuverlässig bleibt.

Hochpräziser Encoder: Der AS5048A-Encoder liefert genaue Positionsinformationen, legt den Grundstein für ein geschlossenes Regelsystem und verbessert die Präzision und Laufruhe der Bewegungssteuerung.

Mehrere Montageoptionen: Es stehen mehrere Rotormontagelochkonfigurationen zur Verfügung, die sich flexibel an unterschiedliche Installationsszenarien anpassen und die Systemintegration erleichtern.

Hohe Drehmomentabgabe: Es kann auch bei niedrigen Spannungen ein ausreichendes Drehmoment bereitstellen und erfüllt so die Anforderungen von Hochleistungsanwendungen.

Anwendungsgebiete

Drohnen-Kardanringe: Sorgen Sie für eine stabile Perspektive bei Luftaufnahmen, um die Aufnahmequalität sicherzustellen.

Kamerastabilisatoren: Sorgen Sie bei Aufnahmen aus der Hand oder mit dem Handy für eine stabile Aufnahme.

Kleine Roboter: Sorgen für präzise und effiziente Gelenkkraft für Roboter.

Industrielle Automatisierung: Dient als Präzisionsantriebskomponente in automatisierten Produktionslinien zur Verbesserung der Produktionseffizienz.

Sicherheitsvorkehrungen

Sichere Operation: Stellen Sie sicher, dass das Netzteil korrekt angeschlossen ist und die Spannung im angegebenen Bereich liegt. Vermeiden Sie die Verwendung in feuchten oder brennbaren Umgebungen, um Stromschläge oder Brände zu vermeiden.

Korrekte Installation: Installieren Sie den Motor und sein Zubehör ordnungsgemäß gemäß den Anweisungen im Produkthandbuch. Stellen Sie sicher, dass alle Befestigungsschrauben festgezogen sind, um ein Lösen während des Betriebs zu vermeiden.

Wärmeableitungsmanagement: Achten Sie auf die Wärmeableitung, um zu verhindern, dass Überhitzung die Leistung beeinträchtigt.

Wartung: Überprüfen Sie den Motor und seine Verbindungsteile regelmäßig auf Beschädigungen oder Verschleiß. Bei Abweichungen die Verwendung sofort einstellen und einen professionellen Wartungsdienst kontaktieren.
