Beschreibung

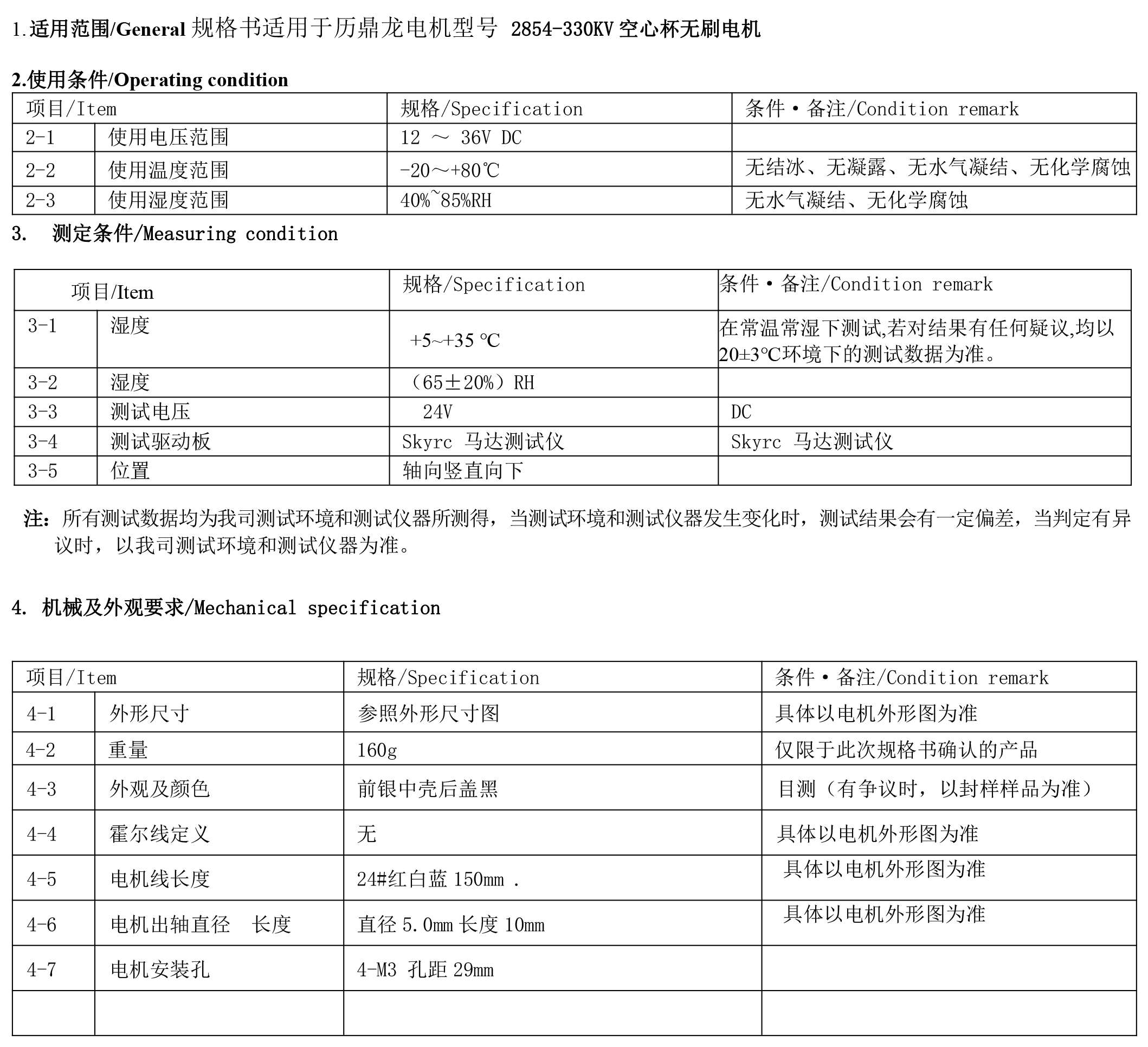

- Allgemein Die Spezifikationen gelten für Lidinglong-Motormodelle 2854-330KV kernloser bürstenloser Motor
- Betriebszustand
| Artikel | Normen | Zustandsbemerkung | |
| 2 bis 1 | Spannungsbereich verwenden | 12 ~ 36V DC | |
| 2 bis 2 | Temperaturbereich verwenden | -20 ~ + 80 ° C. | Keine Vereisung, keine Kondensation, keine Feuchtigkeitskondensation, keine chemische Korrosion |
| 2 bis 3 | Verwenden Sie den Feuchtigkeitsbereich | 40 % ~ 85 % relative Luftfeuchtigkeit | Keine Feuchtigkeitskondensation, keine chemische Korrosion |
- Messbedingung
| Artikel | Normen | Zustandsbemerkung | |
| 3 bis 1 | Temperatur | +5 ~ +35°C | Getestet bei normaler Temperatur und Luftfeuchtigkeit. Bei Zweifeln an den Ergebnissen sind die Testdaten bei 20 ± 3 °C maßgebend. |
| 3 bis 2 | Luftfeuchtigkeit | (65 ± 20 %) relative Luftfeuchtigkeit | |
| 3 bis 3 | Prüfen Sie die Spannung | 24V | DC |
| 3 bis 4 | Testfahrt-Board | Skyrc Motortester | Skyrc Motortester |
| 3 bis 5 | Position | Axial vertikal nach unten | |
*Alle Testdaten werden in unserer Testumgebung und mit unseren Testinstrumenten gemessen. Wenn sich die Testumgebung und die Testinstrumente ändern, können die Testergebnisse gewisse Abweichungen aufweisen. Bei Unstimmigkeiten sind die Testumgebung und die Testinstrumente unseres Unternehmens maßgeblich.
4. Mechanische Spezifikation
| Artikel | Normen | Zustandsbemerkung | |

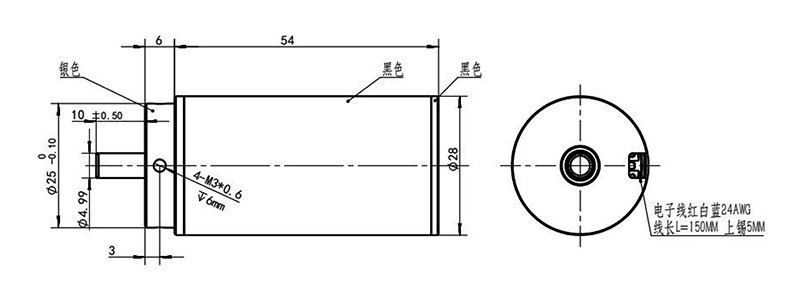

| 4 bis 1 | Abmessungen | Siehe Maßzeichnung | Einzelheiten entnehmen Sie bitte der Umrisszeichnung des Motors. |
| 4 bis 2 | Gewicht | 160 g | Nur für in dieser Spezifikation bestätigte Produkte |
| 4 bis 3 | Aussehen und Farbe | Vorderseite silber, Mitte, Rückseite schwarz | Visuelle Inspektion |
| 4 bis 4 | Hallenliniendefinition | Keine Präsentation | Einzelheiten entnehmen Sie bitte der Umrisszeichnung des Motors. |
| 4 bis 5 | Motorkabellänge | 24#rot weiß blau 150mm | Einzelheiten entnehmen Sie bitte der Umrisszeichnung des Motors. |
| 4 bis 6 | Durchmesserlänge der Motorwelle | Durchmesser 5.0 mm Länge 10 mm | Einzelheiten entnehmen Sie bitte der Umrisszeichnung des Motors. |
| 4 bis 7 | Motormontageloch | 4-M3 Teilung 29mm | |

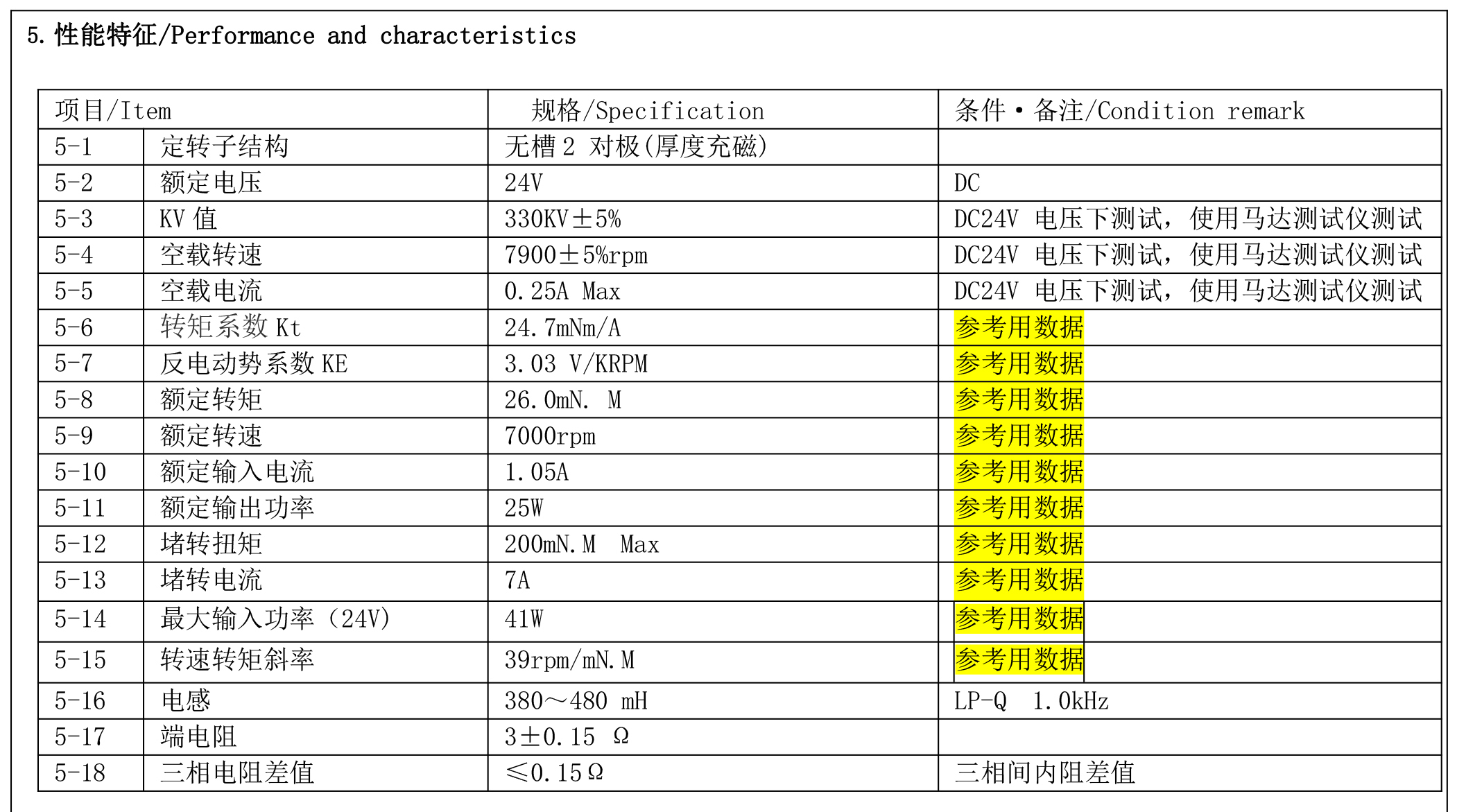

5.Leistung und Charakteristik
| Artikel | Normen | Zustandsbemerkung | |
| 5 bis 1 | Stator- und Rotorstruktur | ohne Steckplatz 2-polig (Dickenmagnetisierung) | |
| 5 bis 2 | Bemessungsspannung | 24V | DC |
| 5 bis 3 | KV-Wert | 330 kV ± 5 % | Testen Sie unter DC24V-Spannung, verwenden Sie zum Testen einen Motortester |
| 5 bis 4 | Leerlaufdrehzahl | 7900 ± 5 % U/min | Testen Sie unter DC24V-Spannung, verwenden Sie zum Testen einen Motortester |
| 5 bis 5 | Leerlaufstrom | 0.25A max | Testen Sie unter DC24V-Spannung, verwenden Sie zum Testen einen Motortester |
| 5 bis 6 | Drehmomentkoeffizient Kt | 24.7 mNm/A | Daten als Referenz |
| 5 bis 7 | Gegen-EMK-Koeffizient KE | 3.03 V/KRPM | Daten als Referenz |
| 5 bis 8 | Nenndrehmoment | 26.0 mN.M | Daten als Referenz |
| 5 bis 9 | Nenngeschwindigkeit | 7000 U/min | Daten als Referenz |
| 5 bis 10 | Nenneingangsstrom | 1.05A | Daten als Referenz |
| 5 bis 11 | Nennausgangsleistung | 25W | Daten als Referenz |
| 5 bis 12 | Kippmoment | 200 mN.M Max | Daten als Referenz |
| 5 bis 13 | Blockierstrom | 7A | Daten als Referenz |
| 5 bis 14 | Maximale Eingangsleistung (24 V) | 41W | Daten als Referenz |
| 5 bis 15 | Drehzahl-Drehmoment-Steigung | 39 U/min/mN.M | Daten als Referenz |
| 5 bis 16 | Induktivität | 380-480 mH | LP-Q 1.0 kHz |
| 5 bis 17 | Klemmenwiderstand | 3 ± 0.15 Ω | |
| 5 bis 18 | Dreiphasiger Widerstandsunterschied | ≤0.15Ω | Dreiphasiger Innenwiderstandsunterschied |
