Beschreibung

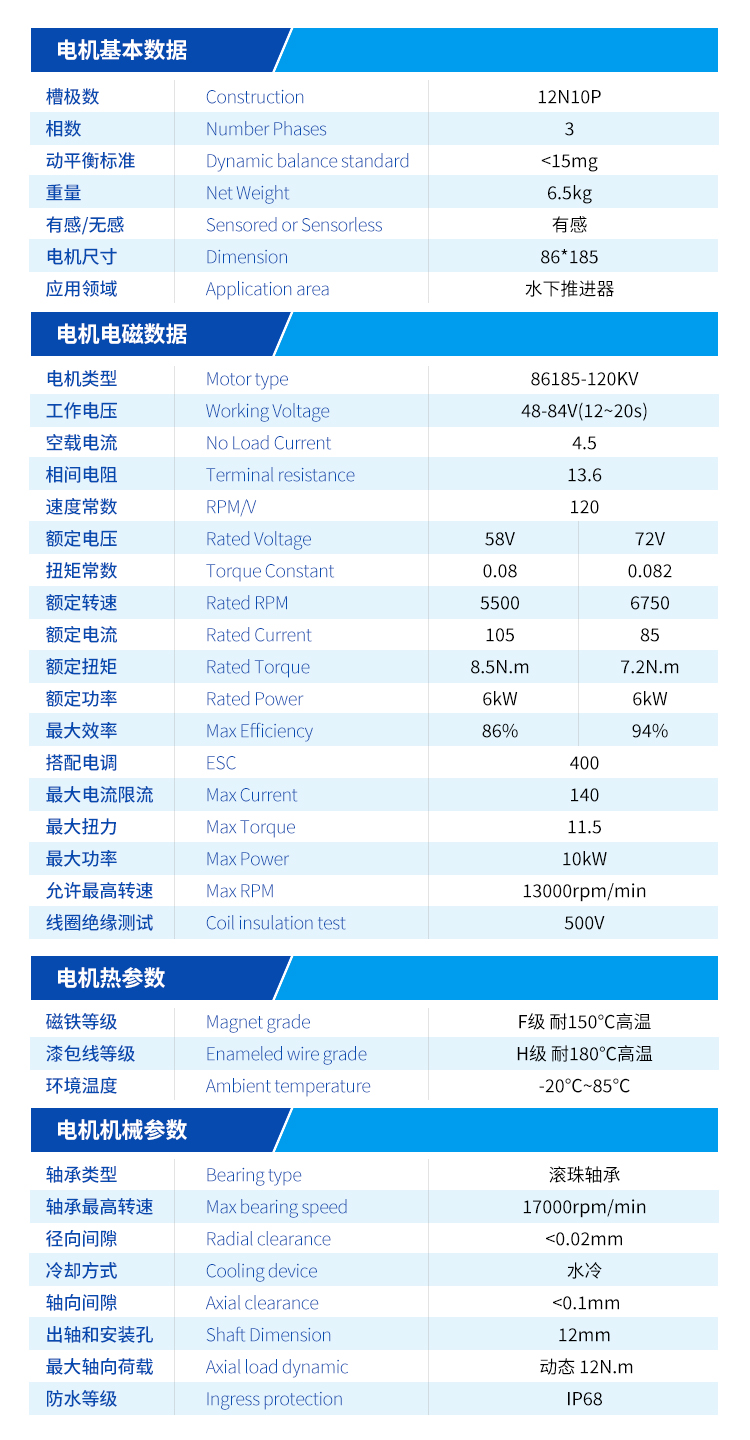

- MOTORGRUNDDATEN
| Bauwesen | 12N10P |
| Anzahl Phasen | 3 |
| Dynamischer Balance-Standard | <15 mg |
| Nettogewicht | 6.5 kg |
| Mit oder ohne Sensor | Sensored |
| Abmessungen | 86*185 |
| Anwendungsbereich | Unterwasserantrieb |
- ELEKTROMAGNETISCHE MOTORDATEN
| Motorart | 86185-120KV | |
| Betriebsspannung | 48–84 V (12–20 s) | |
| Kein Laststrom | 4.5 | |
| Klemmenwiderstand | 13.6 | |
| RPMN | 120 | |
| Nennspannung | 58V | 72V |
| Drehmomentkonstante | 0.08 | 0.082 |
| Nenndrehzahl | 5500 | 6750 |
| Nennstrom | 105 | 85 |
| Nenndrehmoment | 8.5N.m | 7.2N.m |
| Nennleistung | 6kW | 6kW |
| Maximale Effizienz | 86% | 94% |
| ESC | 400 | |
| Max Current | 140 | |
| Maximaler Drehmoment | 11.5 | |
| Maximale Kraft | 10kW | |
| Max RPM | 13000 U / min / min | |
| Spulenisolationstest | 500V | |
- MAUTOR THERMISCHE PARAMETER
| Magnetqualität | Klasse F 150°C hohe Temperaturbeständigkeit |
| Lackdrahtqualität | Klasse H 180°C hohe Temperaturbeständigkeit |
| Umgebungstemperatur | -20 85 ° C ° C ~ |
- MAUTORMECHANISCHE PARAMETER
| Lagertyp | Kugellager |
| Maximale Lagerdrehzahl | 17000 U / min / min |
| Radialspiel | |
| Kühlgerät | Wassergekühlt |
| Axialspiel | |
| Wellenabmessung | 12 mm |
| Axiale Last dynamisch | Dynamisch 12 N.m |
| Schutzart | IP68 |

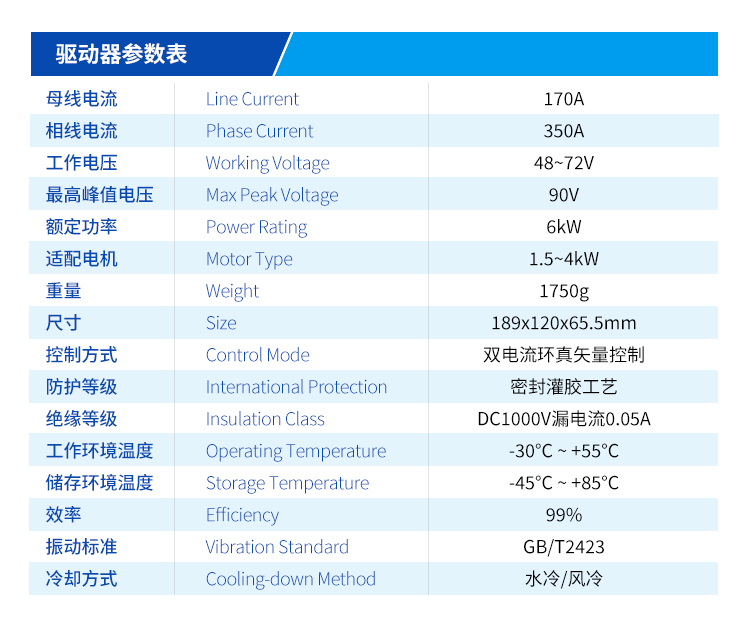

- ANTRIEBSPARAMETER
| Leitungsstrom | 170A |
| Phasenstrom | 350A |
| Betriebsspannung | 48 ~ 72V |
| Max. Spitzenspannung | 90V |
| Nennleistung | 6kW |
| Motortyp | 1.5 ~ 4 kW |
| Gewicht | 1750 g |
| Größe | 189x120x65.5mm |
| Control Mode | Echte Vektorregelung mit doppelter Stromschleife |
| Internationaler Schutz | Dichtungsklebeprozess |
| Isolationsklasse | DC1000V Verlust0.05A |
| Umgebungstemperaturbereich | -30°C ~+55°C |
| Temperatur | -45°C ~+85°C |
| Wirkungsgrad | 99% |
| Vibrationsstandard | GB / T2423 |
| Abkühlmethode | Wassergekühlt/luftgekühlt |
